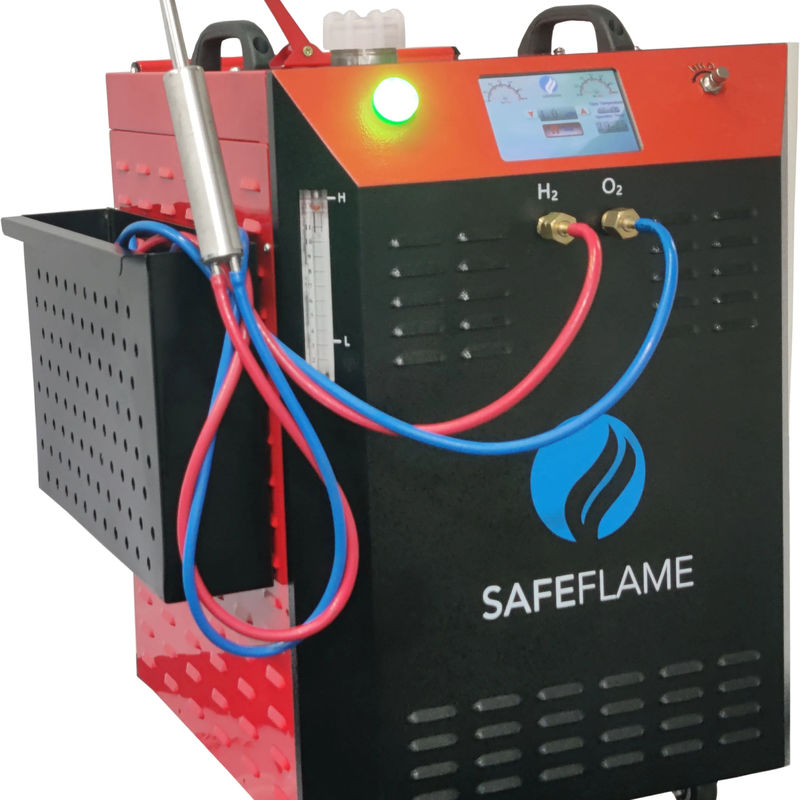

Macchina di saldatura per elettroli­si PEM ad idrogeno-ossigeno-acqua per l'industria della plastica

Cooperazione sino-britannica
UN NUOVO......
FIAMMA SICURA
DALL'ACQUA
UN DISPOSITIVO DI NUOVA GENERAZIONE CHE MODERNIZZERÀ I METODI TRADIZIONALI DI BRASATURA OSSIACETYLENE E GAS-ARIA.
Un dispositivo di nuova generazione che modernizzerà i metodi tradizionali di brasatura ossiacetilenica e gas-aria.

Safeflame è lo sviluppo di una "fiamma per brasatura più sicura e migliore" che utilizza idrogeno e ossigeno derivanti dall'elettrolisi dell'acqua deionizzata che necessita solo di acqua ed elettricità e senza sostanze chimiche.
Il progetto Safeflame è il risultato di un progetto di ricerca finanziato dall'UE (1,8 milioni di euro) da 1^stNovembre 2011 al 31^stottobre 2014.
Safeflame (UK) Ltd. è stata la società creata per sfruttare i risultati del progetto per conto della SME AG, composta da EABS (Associazione europea di brasatura e saldatura), CESOL (Associazione spagnola di saldatura), BESA (Associazione dei servizi di ingegneria edile ).
La macchina per brasatura all'idrogeno Safeflame è stata progettata e prodotta sulla base della cooperazione sino-britannica e lanciata sul mercato nel 2019.
Che cosa'È NUOVO?
NUOVO design della torcia Safeflame che produce un nuovo"FIAMMA"(Molto diversa dalle tradizionali FIAMME gas/aria o gas/ossi)

Safeflame®torce collegate ad ELETTROLIZZATORI con flussi SEPARATI di gas IDROGENO e OSSIGENO.Dominante"Processo di adesione"è la BRASATURA A FIAMMA.

Perché è PIÙ SICURO?
NO gas premiscelati,
NO bombole di gas,
NESSUNA luce posteriore,
NESSUN prodotto chimico corrosivo.

Dall'ACQUA
Questo"nuovo"Safeflame si integra piuttosto che competere con le fiamme disponibili in commercio.Esso'sì"nuovo"fiamma aggiuntiva ora disponibile sul mercato.

DA NON confondere con le fiamme derivanti dall'elettrolisi dell'acqua (miscela di gas) che utilizza sostanze chimiche corrosive.
Gas combustibiliperFiamme
Da dove e da chi ricaviamo i gas combustibili esistenti...

PERCHÉ l'idrogeno è stato generalmente l'ultima scelta come gas combustibile?

* Basso CV (potere calorifico) 330 btu/cf, gas naturale 1.000 btu/cf, propano 2.500 btu/cf, acetilene 1.300 btu/cf

* Problemi di sicurezza percepiti, in particolare con l'ossigeno e la luce posteriore

* Problemi di sicurezza con sostanze chimiche provenienti da fiamme HHO esistenti provenienti dall'acqua (gas misti)

* Inconveniente dell'alimentazione dalle bombole sia per l'idrogeno che per l'ossigeno

* Mancanza di reale conoscenza ed esperienza nella catena di fornitura rispetto ad altri gas combustibili.
Utilità Gas... Gas naturale (Metano)

Azienda di gas industriale Gas di petrolio liquefatto (GPL)
(Propano/Butano/Propilene)
Acetilene
Gas naturale riformato con idrogeno
Elettrolisi dell'acqua
Requisiti per la combustione: Gas + Ossigeno = FIAMMA
Da dove viene l'ossigeno?

* Aria (20% ossigeno / 80% azoto)
* Ossigeno da una bombola, generatore
* Gas ​​misti o gas separati (elettrolisi dell'acqua)


Perché scegliere Idrogeno e Ossigeno adesso?


* I recenti sviluppi con l'elettrolisi (gas separati) hanno ridotto i costi dell'elettrolizzatore in modo che l'idrogeno e l'ossigeno possano ora essere comodamente ottenuti dall'acqua

* Il nuovo design dei bruciatori Safeflame® produce una nuova fiamma senza ritorno di luce, meno intensa, controllabile e più sicura.

* Quindi, per la prima volta i benefici unici dell’idrogeno e dell’ossigeno possono ora essere utilizzati in modo sicuro da una comoda fonte di approvvigionamento.

* La brasatura alla fiamma viene utilizzata in TUTTI i settori, tra cui quello automobilistico, aerospaziale, HVACR, pompe di calore e molti altri settori.

* Metodi manuali e automatizzati

* L'HVACR e le pompe di calore rappresentano un'enorme industria globale.

*Dominante"Processo di adesione"è la BRASATURA A FIAMMA

* Brasatura a fiamma manuale con un cannello manuale a gas/ossigeno


Tipi di elettrolisi

Gamma di elettrolizzatori disponibili in commercio

Safeflame utilizza la cella PEM:

* I gas separati hanno due connessioni di uscita separate per idrogeno e ossigeno.

* Acida (PEM) senza KOH ma utilizza un catalizzatore integrato


Altri usano la cella HHO:

•Il gas misto HHO hauna connessione di uscita.
• L'idrogeno e l'ossigeno si mescolano immediatamente
• Tipo alcalino con KOH (elettrolita)

Gas misto chiamato HHO

DUE DESIGN BASE di bruciatori

Pre-miscelato e post-miscelato


Premiscelato: An"non pilotato"Ugello del bruciatore a gas-ossigeno a orifizio singolo.Le macchine HHO utilizzano questo tipo di ugello del bruciatore premiscelato.

Ugello per bruciatore multi-orifizio post-miscelato, la nostra macchina per brasatura a idrogeno utilizza questo tipo di ugello per bruciatore post-miscelato. Dominante"Processo di adesione"è la BRASATURA A FIAMMA

Gamma di Bruciatori e Torce


Torce Safeflame singole e doppie

Sono disponibili varie dimensioni di ugelli per bruciatori Safeflame.

Intervallo di dimensioni: maggiore è il numero, minore è la dimensione della porta.

Bruciatori e torce possono essere progettati in base alle esigenze del cliente.

NO Gas compressi o rete

NON sono necessari prodotti chimici corrosivi


Salute e sicurezza

* Il sistema elimina l'utilizzo di bombole di gas compresso e riduce la possibilità di esplosione delle bombole di gas.

* La fiamma dell'idrogeno è rispettosa dell'ambiente.La combustione di Idrogeno e Ossigeno produce vapore acqueo e non produce emissioni di CO2, garantendo un funzionamento migliore
ambiente per gli operatori di brasatura.

• La pressione del gas all'interno dell'elettrolizzatore è molto bassa (< 0,5 bar), al di sotto di qualsiasi livello di sicurezza

regolazione per recipienti ad alta pressione.
• Nessuno stoccaggio di gas idrogeno e ossigeno;la macchina produce idrogeno e ossigeno
gas su richiesta.
• La brasatura non richiede che l'operatore indossi occhiali speciali.
• I fumi vengono ridotti di circa il 60-70%


Qualità.
La fiamma è neutra e concentrata;il calore è quindi localizzato e
non si diffonde, eliminando il rischio di surriscaldare il pezzo brasato e le sue vicinanze
componenti di assemblaggio.Una tale fiamma riduce drasticamente l'ossidazione all'interno del
tubi brasati.Per il settore della refrigerazione/condizionamento con minore ossidazione
all'interno del tubo di rame si tradurrà in una maggiore durata del compressore.

• Grazie alla fiamma neutra e all'elevata temperatura la lega brasante penetra più in profondità nel giunto producendo connessioni più forti.
• I gas Idrogeno e Ossigeno provenienti dall'elettrolizzatore vengono miscelati automaticamente sulla punta della torcia eliminando così l'intervento umano, la fiamma'La qualità è sempre costante quindi la qualità della brasatura migliora.


Parametri tecnici

Praticità

• La torcia è progettata ergonomicamente e leggera (circa la metà del peso di una torcia convenzionale) che migliora la produttività dell'operatore.

• I nostri prodotti eliminano il ritorno di luce;l'operatore non perde la fiducia nel sistema, la produttività non ne risente.

• Tutte le nostre macchine utilizzano acqua distillata o deionizzata per generare i gas;l'acqua viene alimentata alla macchina automaticamente senza l'intervento dell'operatore.

{ Safeflame genera gas solo da acqua deionizzata e alimentazione elettrica e nient'altro.}

Costi risparmiati

Con Safeflame risparmi... eviti la maggior parte dei costi indicati di seguito

- Costo del gas (il costo dei gas è in aumento).
- Costo del noleggio della bombola e del trasporto della bombola.
- Costo dell'investimento per rispettare le norme di sicurezza all'interno di ogni
cella di lavoro di brasatura.
- Costo per addestrare gli operatori a impostare la miscela di gas di una torcia convenzionale.
- Costo di produzione.La temperatura di brasatura viene raggiunta 2 o 3 volte
più velocemente rispetto ad un sistema convenzionale.

Con Safeflame non hai questi costi e Safeflame li richiede
meno abilità per l'operatore di brasatura.Ciò si tradurrà in produzione
Efficienze

Applicazioni:Brasatura alla fiamma § Lucidatura alla fiamma § Trattamento alla fiamma § Riscaldamento alla fiamma § altri

Mercati

Riscaldamento Ventilazione Condizionamento e Refrigerazione (HVACR) §
Industria della gioielleria §
Scuole/università di istruzione
Industria del vetro §
Industria della plastica §
Automotive/Aerospaziale §
E molti altri


Sfruttamento di Safeflame nei mercati

Ciò che dobbiamo fare è identificare completamente la fiamma
• Dimensioni/capacità della fiamma HVACR da 2 a 50 l/min
• Dimensioni/capacità della fiamma per gioielli da 0,5 a 6 l/min
• Dimensioni/capacità della fiamma didattica da 1 a 10 l/min
• Dimensioni/capacità della fiamma per lucidatura plastica da 1 a 5 l/min

Dobbiamo abbinare e collegare bruciatori/torce Safeflame di dimensioni adeguate
agli elettrolizzatori di dimensioni e prezzo adeguati da offrire a livello commerciale
"pacchetti Safeflame" in grado di fornire questa NUOVA FIAMMA PIÙ SICURA
esigenze, fattori trainanti e percorso economico verso ciascun mercato.


TEMPO
PER
MODIFICA

LA FIAMMA DELL'IDROGENO È CIRCA 2700 °C.
E per la prima volta, SAFEFLAME PUÒ fornire la gamma completa di unità elettrolitiche sicure e di qualità da 1 LPM a 14 LPM e oltre a prezzi competitivi.La fiamma all'idrogeno di Safeflame con la sua torcia appositamente progettata è più sicura, più ecologica e può fornire un controllo preciso della nuova fiamma.
