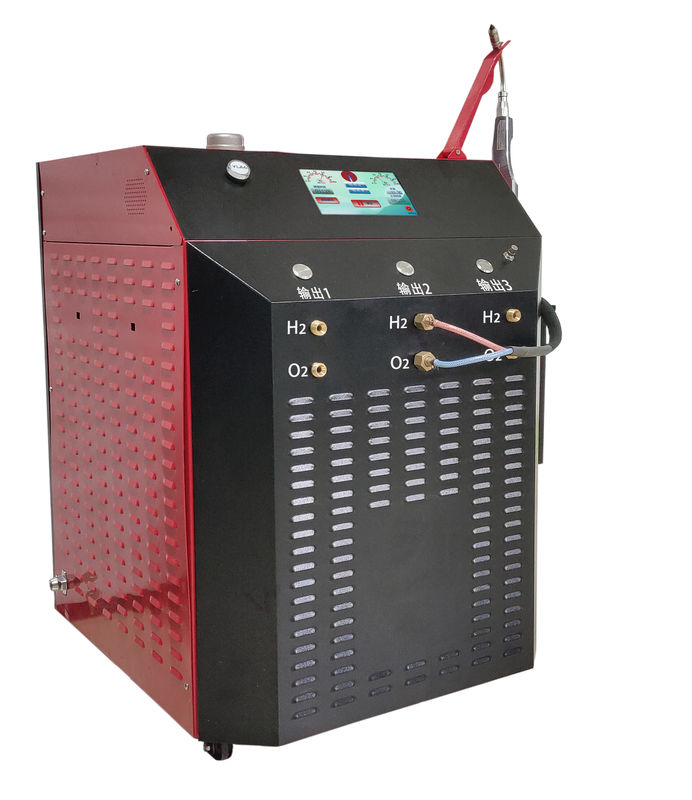

Rivoluzionaria Safeflame 2800 Grade Flame Hydrogen Oxygen PEM Water Electrolysis Brazing Machine

Cooperazione sino-britannica
Un nuovo...
Fiamma sicura
DALL'ACQUA
Un dispositivo di nuova generazione che modernizzerà i metodi tradizionali di ossi-acetilene e gas-aria.
Un dispositivo di nuova generazione che modernizzerà i metodi tradizionali di saldatura con ossi-acetilene e gas-aria.

Safeflame è lo sviluppo di una "fiamma di brasatura più sicura e migliore" utilizzando idrogeno e ossigeno dall'elettrolisi dell'acqua deionizzata che richiede solo acqua ed elettricità e nessun prodotto chimico.
Il progetto safeflame è il risultato di un progetto di ricerca finanziato dall'UE (1,8 milioni di euro)^stdal 31 novembre 2011^stOttobre 2014.
Safeflame (UK) Ltd. è stata la società istituita per sfruttare i risultati del progetto per conto di SME AG, composta da EABS (European Association of Brazing and Soldering),CESOL (Associazione spagnola della saldatura), BESA (Building Engineering Service Association).
La macchina di brasaggio all'idrogeno Safeflame è stata progettata e prodotta sulla base della cooperazione sino-britannica e lanciata sul mercato nel 2019.
Cosa?'E' nuovo?
Nuovo progetto di torcia Safeflame che produce un nuovo"FLAME"(Molto diverso dalle tradizionali FLAMME gas/aria o gas/ossi)

Safeflame®torce collegate agli elettrolizzatori con flussi separati di gas idrogeno e ossigeno."Processo di adesione"e' "Flame BRAZING".

Perche' e' piu' sicuro?
NO gas premixati,
NO bombole di gas,
Nessuna luce indietro.
Nessuna sostanza chimica corrosiva.

Dall'acqua
Questo..."nuovo"In questo caso, il sistema di sicurezza è un complemento di un sistema di sicurezza, piuttosto che un concorrente di un sistema di sicurezza esistente.'s a"nuovo"- la fiamma aggiuntiva ora disponibile sul mercato.

NON da confondere con le fiamme derivanti dall'elettrolisi dell'acqua (gas misto) che utilizza sostanze chimiche corrosive.
Gas combustibiliperFiamme
Da dove e da chi otteniamo i gas combustibili esistenti da...

PERCHÉ l' idrogeno è generalmente l' ultima scelta per il gas combustibile?

* Basso CV (valore calorifico) 330 btu/cf, gas naturale 1000 btu/cf, propano 2500 btu/cf, acetilene 1300 btu/cf

* Problemi di sicurezza percepiti, in particolare con l'ossigeno e la retroilluminazione

* Problemi di sicurezza con le sostanze chimiche provenienti da fiamme HHO esistenti dall'acqua (gas misti)

* Inconvenienti di approvvigionamento da bombole sia per idrogeno che per ossigeno

* Mancanza di conoscenze e esperienze reali nella catena di approvvigionamento rispetto ad altri gas combustibili.
Utilità del gas... gas naturale (metano)

Azienda di gas industriale Gas di petrolio liquefatto (GPL)
(Propano/butano/propilene)
Acetilene
Gas naturale riformato con idrogeno
Elettrolisi dell'acqua
Requisiti per la combustione: gas + ossigeno = fiamma
Da dove viene l' ossigeno?

* Aria (20% ossigeno / 80% azoto)
* Ossigeno da una bombola, generatore
* Gas misti o gas separati (elettroli­si dell'acqua)


Perche'scegliere l' idrogeno e l' ossigeno adesso?


* I recenti sviluppi nell'elettroli­si (gas separati) hanno ridotto i costi degli elettrolizzatori, in modo che l'idrogeno e l'ossigeno possano ora essere facilmente ricavati dall'acqua

* Nuovi disegni di bruciatori Safeflame® producono una nuova fiamma senza lightback, meno intensa, controllabile e più sicura.

Per la prima volta, dunque, i benefici unici dell'idrogeno e dell'ossigeno possono ora essere utilizzati in modo sicuro da una fonte di approvvigionamento conveniente.

* La brasatura a fiamma è utilizzata in TUTTE le industrie, comprese quelle automobilistiche, aerospaziali, HVACR e pompe di calore e in molti altri settori.

* Metodi manuali e automatizzati

* L'HVACR e le pompe di calore sono un'enorme industria globale.

* Dominante"Processo di adesione"è la combustione a fiamma

* brasatura a fuoco manuale con una torcia a mano a gas/ossigeno


Tipi di elettroli­si

Varietà di elettrolizzatori commercializzati

Safeflame utilizza la cella PEM:

* I gas separati hanno due connessioni di uscita separate per l'idrogeno e l'ossigeno.

* Acido (PEM) senza KOH ma con catalizzatore incorporato


Altri usano HHO Cell:

•Il gas misto HHO hauna connessione di presa.
• L'idrogeno e l'ossigeno si mescolano immediatamente
• Tipo alcalino con KOH (elettrolita)

Gas misto denominato HHO

Due progetti di combustibile di base

Pre-miscelato e post-miscelato


Pre-miscelato:"senza pilota"le macchine HHO usano questo tipo di ugello di bruciatore pre-misto.

Post-Mixed Multi-orifices Burner Nozzle, la nostra macchina di brasatura all'idrogeno utilizzare questo tipo di post-mixed burner nozzle.Dominante"Processo di adesione"è la combustione a fiamma

Varietà di bruciatori e torce


Torce a fiamma sicura singola e doppia

Sono disponibili ugelli per bruciatori Safeflame di varie dimensioni.

Intervallo di dimensioni: maggiore è il numero, minore è la dimensione della porta.

I bruciatori e le torce possono essere progettati in base alle esigenze dei clienti.

NO Gas compressi o condutture

Non sono richiesti prodotti chimici corrosivi


Salute e sicurezza

* Il sistema elimina l'uso di bombole di gas compresso e riduce la possibilità di esplosione della bombola.

* La fiamma dell'idrogeno è rispettosa dell'ambiente. La combustione di idrogeno e ossigeno produce vapore acqueo e non emette CO2, con conseguente miglioramento del funzionamento
ambiente per gli operatori di brasatura.

• La pressione del gas all' interno dell' elettrolizzatore è molto bassa (< 0,5 bar) e al di sotto di qualsiasi livello di sicurezza.

regolamentazione per i recipienti ad alta pressione.
• Nessun immagazzinamento di idrogeno e ossigeno; la macchina produce l'idrogeno e l'ossigeno
gas su richiesta.
• La brasatura non richiede l'uso di occhiali speciali.
• I fumi sono ridotti di circa il 60-70%


Qualità.
La fiamma è neutrale e concentrata; il calore è quindi localizzato e
non si diffonde, eliminando il rischio di surriscaldamento del pezzo di brasatura e delle vicinanze
Tale fiamma riduce drasticamente l'ossidazione all'interno del
tubi brasati per l'industria della refrigerazione/condizionamento dell'aria con minore ossidazione
Il compressore deve essere alimentato da un tubo di rame, in modo che la durata del compressore sia prolungata.

• Grazie alla fiamma neutrale e all'alta temperatura, la lega di brasatura penetra più profondamente nel giunto, producendo connessioni più forti.
• I gas idrogeno e ossigeno dell'elettrolizzatore si mescolano automaticamente alla punta della torcia, eliminando così l'intervento umano, la fiamma'La qualità della saldatura è sempre coerente, quindi la qualità della saldatura migliora.


Parametri tecnici

Applicabilità

• La torcia è progettata in modo ergonomico e leggera (circa la metà del peso di una torcia convenzionale), il che migliora la produttività dell'operatore.

• I nostri prodotti eliminano il retroilluminazione; l'operatore non perde fiducia nel sistema, la produttività non è compromessa.

• Tutte le nostre macchine utilizzano acqua distillata o deionizzata per generare i gas; l'acqua viene alimentata automaticamente senza l'intervento dell'operatore.

La fiamma di sicurezza genera solo gas dall'acqua deionizzata e dall'alimentazione elettrica, nient'altro.

Risparmi

Con Safeflame si risparmia... si evitano la maggior parte dei costi sottostanti

- costo del gas (il costo del gas è in aumento).
- Costi di noleggio e trasporto delle bombole.
- costo degli investimenti per conformarsi alle norme di sicurezza in tutti gli Stati membri
Cella di lavoro di saldatura.
- costi di formazione degli operatori per la messa a punto della miscela di gas di una torcia convenzionale.
- costi di fabbricazione, la temperatura di brasatura è raggiunta da 2 a 3 volte
In questo caso, la velocità è più elevata rispetto a quella di un sistema convenzionale.

Con Safeflame, non hai questi costi e Safeflame richiede
In questo modo, il fabbricante potrà produrre più o meno di un prodotto in grado di fornire un'ottima qualità di produzione.
Efficienza

Applicazioni:Brazzatura a fiamma § lucidatura a fiamma § Trattamento a fiamma § riscaldamento a fiamma § altri

Mercati

Caldatura, ventilazione, aria condizionata e refrigerazione (HVACR) §
Industria gioielleria §
Istituti di istruzione superiore
Industria del vetro
Industria della plastica
Automotive/Aerospace §
E molti altri.


Sfruttamento di Safeflame nei mercati

Quello che dobbiamo fare è identificare completamente la fiamma
• Dimensioni/capacità della fiamma HVACR da 2 a 50 l/min
• Dimensioni/capacità di fiamma per gioielli da 0,5 a 6 l/min
• Dimensioni/capacità della fiamma per l'istruzione da 1 a 10 l/min
• Dimensioni/capacità della fiamma di lucidatura della plastica da 1 a 5 l/min

Dobbiamo abbinare e collegare i bruciatori / torce Safeflame di dimensioni adeguate
L'obiettivo è quello di offrire agli elettrolizzatori di dimensioni e prezzi adeguati un'offerta commerciale
"safeflame packages" che possono fornire questa NUOVA FLAME SAFER
Le esigenze, i driver e il percorso economico verso ciascun mercato.


Tempo
Per
CHANGE

La fiamma dell'idrogeno è di circa 2700 °C.
E per la prima volta, SAFEFLAME PUÒ fornire la gamma completa di unità di elettrolizzatore di qualità sicura da 1LPM a 14LPM e oltre a prezzi competitivi.La fiamma di idrogeno di Safeflame con la sua torcia appositamente progettata è più sicura, più verde e può fornire un controllo preciso della nuova fiamma.
